Jak wykonać kwadratowe rury z włókna węglowego: wnętrze logiki produkcji prostokątnych konstrukcji rurowych z włókna węglowego

Jak właściwie powstają rury kwadratowe z włókna węglowego i dlaczego niektóre rury prostokątne dobrze radzą sobie pod obciążeniem, podczas gdy inne wcześnie ulegają uszkodzeniu lub odkształcają się po obróbce?
To pytanie zadaje sobie wielu inżynierów i nabywców OEM, przechodząc z rur okrągłych na kwadratowe lub prostokątne konstrukcje z włókna węglowego.

W przeciwieństwie do rur okrągłych, profile kwadratowe i prostokątne powodują koncentrację naprężeń, wyzwania związane ze stabilnością narożników i większą złożoność produkcji. Zrozumienie, jak aProstokątna rura z włókna węglowegopomaga kupującym wybrać właściwą strukturę, uniknąć ukrytego ryzyka i kontrolować długoterminowe-koszty.

W tym artykule wyjaśniono rzeczywiste metody produkcji rur kwadratowych z włókna węglowego, zwrócono uwagę na kluczowe decyzje inżynieryjne i podzielono się spostrzeżeniami na temat produkcji opartymi na 11-letnim doświadczeniu w produkcji kompozytów.

Dlaczego kwadratowe i prostokątne rury z włókna węglowego są bardziej złożone, niż się wydaje

Na pierwszy rzut oka kwadratowa rura z włókna węglowego może wydawać się prostą zmianą kształtu rury okrągłej. W rzeczywistości profile prostokątne zachowują się zupełnie inaczej pod obciążeniem.

Kluczowe wyzwania obejmują:

Nierównomierny rozkład naprężeń w narożnikach

Większe ryzyko rozwarstwienia podczas utwardzania

Większe trudności w kontrolowaniu grubości ścianki

Większa wrażliwość na błędy orientacji włókien

Z tego powodu proces produkcyjny npProstokątna rura z włókna węglowegomuszą być bardziej kontrolowane niż w przypadku rur okrągłych.

Typowe zastosowania rur kwadratowych z włókna węglowego

Rury kwadratowe i prostokątne z włókna węglowego są szeroko stosowane w:

Ramy automatyki przemysłowej

Ramiona robotyczne i systemy ruchu liniowego

Konstrukcje wsporcze UAV i dronów

Sprzęt medyczny i rehabilitacyjny

Lekkie ramy konstrukcyjne

W tych zastosowaniach sztywność skrętna i płaskie powierzchnie montażowe są często ważniejsze niż czysta wytrzymałość osiowa.

Metody produkcji rdzeni kwadratowych rur z włókna węglowego

Istnieją trzy główne metody przemysłowe stosowane do produkcji kwadratowych lub prostokątnych rur z włókna węglowego.

1. Układanie-w oparciu o formę i utwardzanie przez ściskanie

Jest to jedna z najbardziej niezawodnych metod produkcji rur kwadratowych-klasy konstrukcyjnej.

Przegląd procesu:

Prepreg lub tkaninę z włókna węglowego układa się w precyzyjnej kwadratowej formie

Włókna są ułożone w wielu orientacjach

Formę zamyka się i utwardza pod wpływem ciepła i ciśnienia

Zalety:

Doskonała dokładność wymiarowa

Oczyść narożniki i płaskie powierzchnie

Nadaje się do niestandardowych rozmiarów i grubych ścian

Ta metoda jest powszechnie stosowana w celu uzyskania-wysokiej wydajnościProstokątna rura z włókna węglowegoaplikacje.

2. Owijanie trzpienia z formowaniem-

W tej metodzie włókna owijane są wokół wyjmowanego kwadratowego trzpienia.

Kluczowe kroki:

Warstwy włókna węglowego są owinięte wokół kwadratowego rdzenia

Konsolidacja próżniowa usuwa uwięzione powietrze

Po utwardzeniu trzpień jest usuwany

Takie podejście zapewnia elastyczność, ale wymaga dużej kontroli procesu, aby uniknąć ścieńczenia narożników.

3. Pultruzja (ograniczone zastosowanie w przypadku rur prostokątnych)

Pultruzja jest skuteczna w przypadku rur okrągłych, ale jest mniej powszechna w przypadku profili kwadratowych.

Ograniczenia obejmują:

Ograniczona orientacja włókien

Trudności w tworzeniu ostrych narożników

Ograniczona wydajność skrętna

W przypadku większości zastosowań konstrukcyjnych pultruzja nie jest preferowaną metodąProstokątna rura z włókna węglowego.

Rola orientacji włókien w wytrzymałości rury kwadratowej

Orientacja włókien ma większe znaczenie w rurach prostokątnych niż w rurach okrągłych.

Dlaczego włókna jednokierunkowe-nie wystarczą

Stosowanie włókien tylko w kierunku 0 stopni może zwiększyć wytrzymałość osiową, ale często prowadzi do:

Słaba stabilność narożników

Słaba odporność na skręcanie

Pękanie podczas obróbki CNC

Typowe strategie układania rur kwadratowych

Profesjonalni producenci zazwyczaj używają:

Warstwy 0 stopni dla obciążenia osiowego

Warstwy ustawione pod kątem 90 stopni zapewniają stabilność kształtu

Warstwy ± 45 stopni pod względem wytrzymałości na skręcanie i ścinanie

Zrównoważony, symetryczny układ znacznie poprawia trwałośćProstokątna rura z włókna węglowegozwłaszcza w środowiskach-silnych wibracjami.

Projekt narożnika: najbardziej krytyczny obszar

Narożniki są najsłabszym punktem kwadratowych rur z włókna węglowego.

Produkcja wysokiej-jakości koncentruje się na:

Ciągły przepływ włókien wokół narożników

Kontrolowana dystrybucja żywicy

Unikanie pękania włókien podczas formowania

Zła konstrukcja narożników to jedna z głównych przyczyn przedwczesnego uszkodzenia tanich rur kwadratowych-.

Kontrola jakości w produkcji rur kwadratowych z włókna węglowego

Aby zapewnić spójność, profesjonalne fabryki stosują:

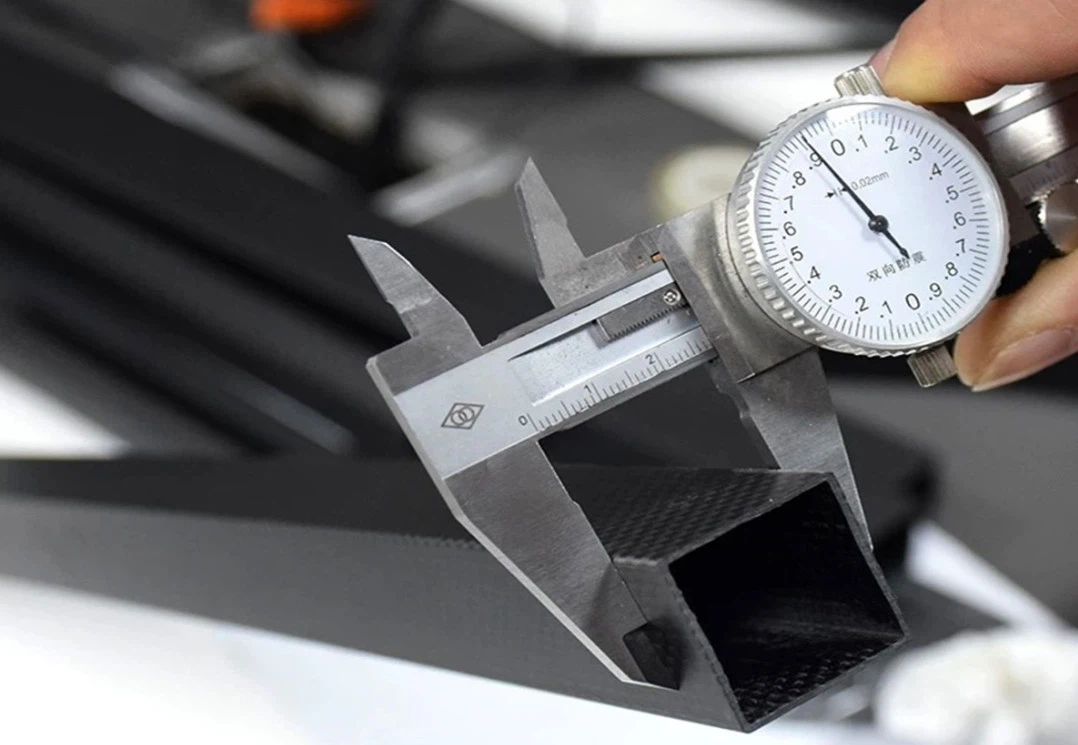

Kontrola tolerancji grubości

Wizualna i wewnętrzna kontrola wad

Mechaniczne badania próbek

Śledzenie procesu

Te kroki są niezbędne do zapewnienia niezawodnościProstokątna rura z włókna węglowegokomponenty do zastosowań przemysłowych.

Doświadczenie produkcyjne i wiarygodność

Fabryka SYCarbonFiber specjalizuje się w arkuszach, rurach z włókna węglowego i elementach kompozytowych-o niestandardowych kształtach i ma ponad 11-letnie doświadczenie w produkcji.

Kluczowe możliwości obejmują:

Kompletny,-domowy sprzęt do przetwarzania materiałów kompozytowych

Zaawansowane systemy laminacji i utwardzania

Certyfikowana „Platforma testowa adaptacji arkuszy z włókna węglowego do-wysokotemperaturowych i wysokociśnieniowych-środowisk, wersja 1.0”

Produkcja-wielkoformatowych arkuszy z włókna węglowego o szerokości do 1200 mm i długości 4000 mm

Ta podstawa produkcyjna umożliwia precyzyjną kontrolę nad kwadratowymi i prostokątnymi konstrukcjami z włókna węglowego używanymi w wymagających zastosowaniach przemysłowych.

Dlaczego zrozumienie procesu ma znaczenie dla kupujących

Kupującym OEM wiedza o tym, jak wykonana jest kwadratowa rura z włókna węglowego, pomaga:

Unikaj przepłacania za nieodpowiednie konstrukcje

Zmniejsz ilość odpadów obróbkowych

Popraw żywotność produktu

Zapewnij powtarzalną wydajność w różnych partiach

Wybór słusznościProstokątna rura z włókna węglowegoto decyzja inżynierska, a nie tylko zakupowa.

Ostatnie przemyślenia

Produkcja rur kwadratowych z włókna węglowego nie polega jedynie na zmianie kształtu formy. Wymaga to dokładnej kontroli orientacji włókien, struktury narożników, ciśnienia utwardzania i kontroli jakości.

W przypadku prawidłowego wyprodukowania, aProstokątna rura z włókna węglowegozapewnia doskonałą sztywność, lekkość i-długoterminową stabilność-, dzięki czemu idealnie nadaje się do nowoczesnych systemów przemysłowych i robotycznych.
