Jak kształtować arkusze włókna węglowego?

Praktyczny przewodnik po-impregnowanym włóknie węglowym

Kiedy inżynierowie pytająjak kształtować arkusze włókna węglowego, zazwyczaj nie szukają prostej sztuczki zginania. Tak naprawdę chcą wiedzieć, jak uzyskać dokładną geometrię, stabilne parametry mechaniczne i powtarzalną jakość-bez uszkodzenia materiału. W nowoczesnej produkcji kompozytów najbardziej niezawodną odpowiedzią prawie zawsze jestwstępnie impregnowane włókno węglowe.

W tym artykule wyjaśniono, jak kształtowane są arkusze włókna węglowego w rzeczywistych środowiskach produkcyjnych, dlaczego materiały prepreg dominują w zastosowaniach-o wysokiej wydajności i co powinni zrozumieć nabywcy i projektanci OEM przed wybraniem metody kształtowania.

Arkusze z włókna węglowego nie są odkształcalne plastycznie jak aluminium czy stal. Po całkowitym utwardzeniu matryca z żywicy włóknistej-staje się sztywna, co oznacza, że ​​należy określić jej kształtprzed lub w trakcie utwardzania, nie później.

Dlatego procesy kształtowania skupiają się na:

Kontrolowanie orientacji włókien

Zarządzanie przepływem żywicy

Stosowanie ciepła i ciśnienia podczas utwardzania

Używaniewstępnie impregnowane włókno węglowepozwala producentom kontrolować te zmienne ze znacznie większą precyzją.

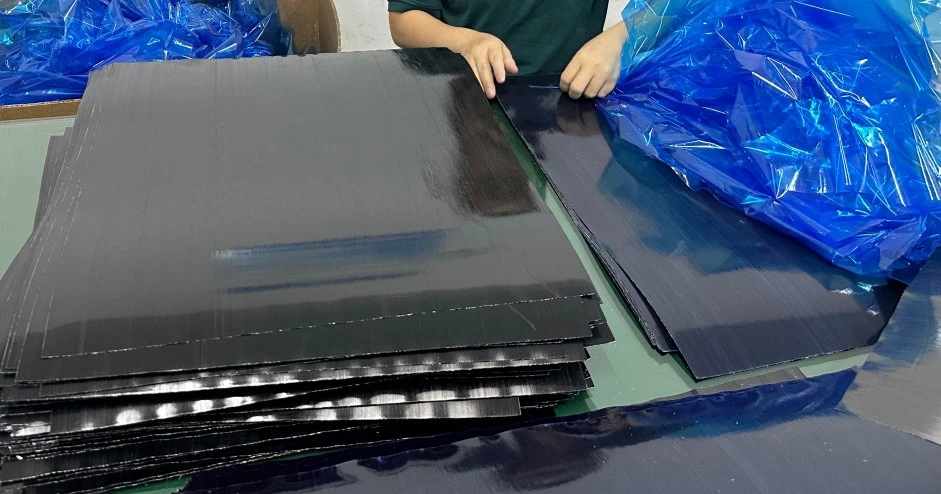

Wstępnie impregnowane włókno węglowe, powszechnie zwane prepregiem, to tkanina z włókna węglowego-, która została fabrycznie nasycona dokładnie odmierzoną ilością żywicy. Żywica pozostaje w stanie pół-utwardzonym do czasu zastosowania ciepła i ciśnienia.

Kluczowe zalety to:

Stały stosunek włókien-do-żywicy

Przewidywalny przepływ podczas kształtowania

Doskonałe wykończenie powierzchni

Wyższa wydajność mechaniczna po utwardzeniu

Ze względu na te właściwości prepreg jest preferowanym materiałem do kształtowania złożonych arkuszy włókna węglowego.

1. Projekt układu i orientacja włókien

Kształtowanie rozpoczyna się na długo zanim materiał dotrze do formy. Inżynierowie określają kolejność układania, kąty włókien i liczbę warstw w oparciu o ścieżki obciążenia i ostateczną geometrię.

Prawidłowe ułożenie zapewnia:

Włókna zachowują zamierzony kształt

Stężenia naprężeń są zminimalizowane

Ostatnia część zachowuje integralność strukturalną

Ten krok ma kluczowe znaczenie podczas kształtowania zakrzywionych lub profilowanych arkuszy włókna węglowego.

2. Przygotowanie formy i dokładność oprzyrządowania

Aby dokładnie kształtować arkusze włókna węglowego,-niezbędne są formy o wysokiej precyzji. Jakość powierzchni formy wpływa bezpośrednio na gotową część.

Typowe materiały na formy obejmują:

Formy aluminiowe do średnich objętości

Formy stalowe do produkcji-na dużą skalę

Formy kompozytowe do skomplikowanych geometrii

Aby zapewnić czyste wyjęcie z formy po utwardzeniu, stosuje się środki antyadhezyjne.

3. Zastosowanie ogrzewania i ciśnienia

Po umieszczeniu układu prepregu w formie, ciepło i ciśnienie aktywują żywicę. Pozwala towstępnie impregnowane włókno węgloweaby w pełni dopasować się do kształtu formy.

Typowe metody kształtowania obejmują:

Utwardzanie w autoklawie komponentów klasy lotniczej-

Formowanie na gorąco części przemysłowych i samochodowych

Utwardzanie workiem próżniowym do produkcji o małych-i{1}}średnich nakładach

Kontrolowana temperatura i ciśnienie zapewniają równomierny przepływ żywicy bez tworzenia pustych przestrzeni.

4. Utwardzanie i utrwalanie kształtu-W

Podczas utwardzania żywica-łączy się krzyżowo i zestala, trwale blokując arkusz włókna węglowego w jego ostatecznym kształcie. Po tym etapie zmiana kształtu bez uszkodzenia konstrukcji nie jest już możliwa.

Dlatego też dokładność projektu przed utwardzeniem jest kluczowa.

Wielu nowicjuszy zadaje sobie pytanie, czy arkusze włókna węglowego można kształtować po utwardzeniu za pomocą ogrzewania lub siły mechanicznej. W praktyce kształtowanie kształtu po-wyleczeniu prawie zawsze prowadzi do:

Rozwarstwienie wewnętrzne

Mikropęknięcia-

Zmniejszona nośność-nośności

Z tego powodu profesjonalni producenci polegają nawstępnie impregnowane kształtowanie włókna węglowego podczas utwardzania, nie po.

Kształtowane arkusze włókna węglowego wykonane z prepregu są szeroko stosowane w:

Ramy do dronów i osłony aerodynamiczne

Elementy konstrukcyjne i zewnętrzne pojazdów

Ramiona robotyczne i lekkie osprzęty przemysłowe

Sprzęt sportowy o skomplikowanych krzywiznach

W tych zastosowaniach precyzyjne kształtowanie bezpośrednio wpływa na wydajność i niezawodność.

Przed podjęciem decyzji o sposobie kształtowania arkuszy włókna węglowego nabywcy OEM powinni omówić ze swoim dostawcą następujące kwestie:

System żywicy i zakres temperatur utwardzania

Możliwości formy i ograniczenia rozmiaru

Kontrola tolerancji po utwardzeniu

Wymagania dotyczące wykończenia powierzchni

Dostawca z doświadczeniemwstępnie impregnowane włókno węglowemoże pomóc w optymalizacji zarówno kształtu, jak i kosztów.

Z produkcyjnego punktu widzenia kształtowanie oparte-na prepregu zapewnia lepszą powtarzalność niż metody układania na mokro lub-po formowaniu. Kontrolowana zawartość żywicy zmniejsza zmienność, podczas gdy ustandaryzowane cykle utwardzania poprawiają spójność poszczególnych partii.

Właśnie dlatego-branże o wysokich parametrach w coraz większym stopniu standaryzują stosowanie prepregowanych arkuszy włókna węglowego do produkcji elementów kształtowych.

Jak zatem prawidłowo kształtować arkusze włókna węglowego? Odpowiedź leży w kształtowaniu podczas utwardzania, a nie po-i wyborzewstępnie impregnowane włókno węglowejako materiał bazowy. Łącząc odpowiedni projekt układu, precyzyjne formy oraz kontrolowaną temperaturę i ciśnienie, producenci mogą uzyskać złożone kształty bez utraty wytrzymałości i niezawodności.

W przypadku wszelkich zastosowań, w których liczy się geometria i wydajność, kształtowanie prepregu pozostaje-sprawdzonym w branży rozwiązaniem.
